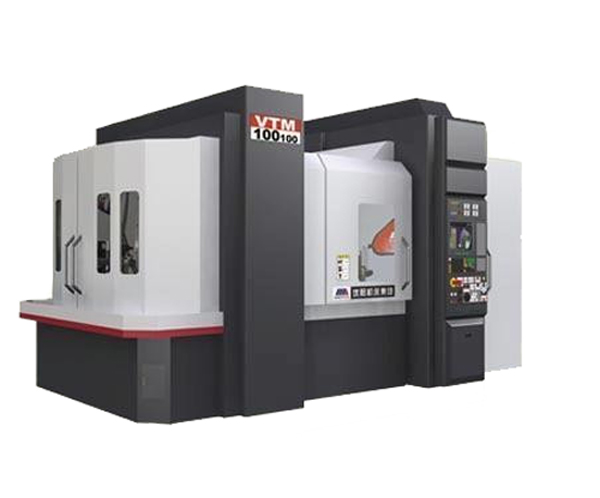

| 项目 | 单位 | VTM100100 |
| 沈阳一机车床VTM立式车铣中心系列最大回转直径 | mm | 1250 |
| 沈阳一机车床VTM立式车铣中心系列工件最大高度 | mm | 1000 |
| 沈阳一机车床VTM立式车铣中心系列最大加工直径 | mm | 1000 |
| 沈阳一机车床VTM立式车铣中心系列工作台直径 | mm | 1250 |
| 沈阳一机车床VTM立式车铣中心系列工作台最大承重 | kg | 3000 |
| X/Y/Z轴行程 | mm | 1325/1060/1050 |
| B/C轴转角 | -30°-+120°/360°(连续) | |
| X/Y/Z轴快移速度 | m/min | 36/36/24 |
| 沈阳一机车床VTM立式车铣中心系列旋转工作台最高转速 | r/min | 500 |
| 沈阳一机车床VTM立式车铣中心系列旋转工作台输出扭矩(连续/30分钟) | N.m | 1250/1700 |
| 沈阳一机车床VTM立式车铣中心系列C轴最高转速 | r/min | 100 |
| 沈阳一机车床VTM立式车铣中心系列C轴最小设定单位 | 0.001° | |
| 沈阳一机车床VTM立式车铣中心系列刀具主轴最高转速 | r/min | 12000 |
| 刀具主轴输出扭矩(连续/S6) | N.m | 200/300 |
| 沈阳一机车床VTM立式车铣中心系列B轴最高转速 | r/min | 30 |
| 沈阳一机车床VTM立式车铣中心系列B轴最小设定单位 | 0.001° | |
| 沈阳一机车床VTM立式车铣中心系列刀库装刀数 | 60 | |
| 沈阳一机车床VTM立式车铣中心系列刀对刀换刀时间 | s | 8 |
| 沈阳一机车床VTM立式车铣中心系列刀柄形式 | CAPTO-C6 | |
| 沈阳一机车床VTM立式车铣中心系列总电源功率 | kW | 210 |
| 沈阳一机车床VTM立式车铣中心系列旋转工作台主电机(连续/30分钟) | kW | 44/60(2×22/30) |
| 沈阳一机车床VTM立式车铣中心系列刀具主轴电机(连续/40%ED) | kW | 20/31 |
| X/Y/Z/B轴伺服电机 | kW | 24.1/44(2×22)/22(2×11)/8.5 |
| 定位精度(X/Y/Z)轴 | mm | 0.025/0.020/0.020 |
| 沈阳一机车床VTM立式车铣中心系列重复定位精度(X/Y/Z)轴 | mm | 0.012/0.010/0.010 |
| 沈阳一机车床VTM立式车铣中心系列控制系统 | SIEMENS 840D | |
| 机床外形尺寸 (长×宽×高) | mm | 11000×4500×4450 |
| 机床重量 | kg | 35000 |
