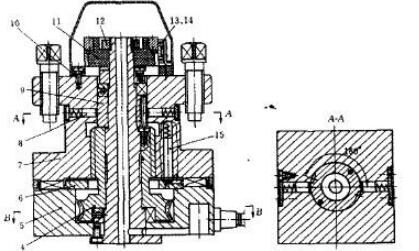

CAK63385数控车床刀架工作原理。图1所示为CAK63385数控车床常用的四方刀架结构，其刀具转位信号由加工程序指定。CAK63385数控车床工作过程为：CAK63385数控车床刀架抬起一CAK63385数控车床刀架转位一CAK63385数控车床刀架定位一CAK63385数控车床夹紧刀架。CAK63385数控车床刀架抬起。当数CAK63385数控车床装置发出换刀指令后，电动机1启动正常，通过套筒连轴器2使CAK63385数控车床蜗杆轴3转动，从而带动CAK63385数控车床蜗轮丝杠4转动。CAK63385数控车床价格与数控车床刀架体有关。CAK63385数控车床刀架体7的内孔加工有螺纹，与蜗轮丝杠旋合，蜗轮与丝杠为整体结构。CAK63385数控车床蜗轮丝扛内孔与刀架中心轴式间隙配合，在转位换刀时，中心轴固定不动，蜗轮丝杠绕中心轴旋转。当CAK63385数控车床蜗轮开始转动时，由于刀架底座5和刀架体7上的端面齿处在啮合状态，且CAK63385数控车床蜗轮丝杠轴向固定，因此刀架体7抬起。CAK63385数控车床价格与63385数控车床刀架转位有关。CAK63385数控车床刀架体抬至一定距离后，CAK63385数控车床刀架底座5和刀架体7的端面齿脱开，转位套9用销钉与蜗轮丝杠4联接，随蜗轮丝杠一同转动， 当端面齿完全脱开时转位套正好转过160。(如图所示)，球头销8在弹簧力的作用下进入转位套9的槽中，带动刀架体转位。CAK63385数控车床价格与63385数控车床刀架定位有关。CAK63385数控车床刀架体7转动时带着电刷座10转动，当转到CAK63385数控车床程序指定的刀号时，粗定位销15在弹簧力的作用下进入粗定位盘6的槽中进行粗定位，同时电刷13接触导体使电动机1翻转。由于CAK63385数控车床粗定位槽的限制，刀架体7不能转动，使其在该位置垂直落下，刀架体7和刀架底座5上的端面齿啮合实现精确定位。 CAK63385数控车床价格与数控车床夹紧刀架有关。CAK63385数控车床电动机继续反转，此时蜗轮停止转动，涡杆轴3自身转动，当两端面齿增加到一定夹紧力时，电动机1停止转动。CAK63385数控车床价格与数控车床装置有关。CAK63385数控车床装置由发信体13、14组成，电刷13负责发信号，电刷14负责位置判断，当CAK63385数控车床刀架定位出现过位或不到位时，可松开螺母12，调好发信体11与电刷14的相对位置。销售总部服务热线:13066608866
